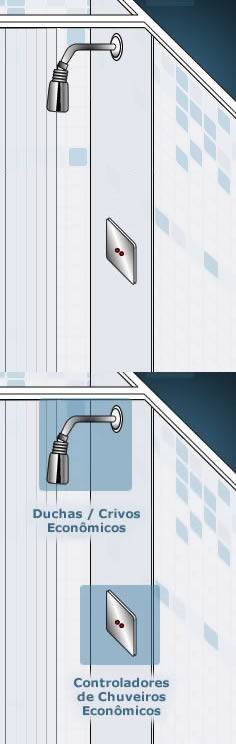

Instalações em Apartamentos

Problema
Solução

Sem Regulador de Vazão
Com Regulador de Vazão







REGULADORES DE VAZÃO ECONOMIZADORES DE ÁGUA

COR

 VAZÃO

CÓDIGO
ROSCA MACHO

CÓDIGO

ROSCA FÊMEA

Marrom

 3 l/min

80.103
80.203

Cinza

 4 l/min

80.104
80.204

Preto

 6 l/min

80.106
80.206

Laranja

 9 l/min

80.109
80.209

Vermelho

12 l/min

80.112
80.212

Rosa

14 l/min

80.114
80.214

Princípios de Funcionamento Regulador de vazão fixa

A abertura de passagem da água está compreendida entre o elastômero e o núcleo da peça. O regulador de vazão fixa, se auto ajusta, compensando a pressão e mantendo sempre a vazão nominal. Isso se dá através da deformação do elastômero e consequente obstrução da passagem da água, com o aumento da pressão conforme ilustração:

Condições Dinâmicas

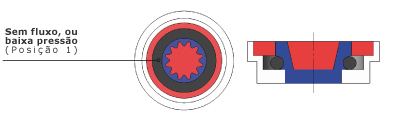

Posição 1:
O elastômero está relaxado.

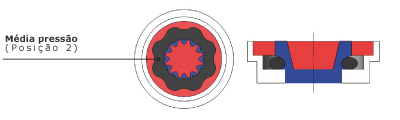

Posição 2:
O elastômero, sofre uma comprensão que reduz a passagem de água.

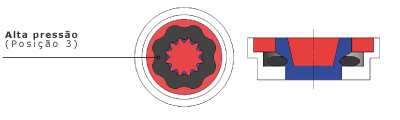

Posição 3:
Conforme a pressão aumenta, o elastômero é bruscamente comprimido reduzindo ainda mais a passagem de água.

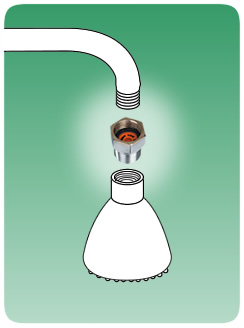

Assim que a pressão diminui, o elastômero relaxa voltando ao seu estado normal reabrindo a passagem de água. Daí a função de melhoria da distribuição da água, por exemplo em aplicações como chuveiros, que normalmente em um mesmo sanitário compartilham a linha de água quente. Com este dispositivo, além de se economizar água e energia de aquecimento, ganha-se conforto com a drástica redução das variações de vazão e temperatura.
